Parc d’activités JWALA
93hangars en charpente métallique
12 hangars de 375 m², chacun avec un bloc administratif en béton armé et sa soupente. Le projet compte deux parties, le gros œuvre et la construction métallique : STRUCTEO a étudié les deux et établi le dossier de consultation des entreprises.
Données techniques
- Dimensions d’un hangar
- 18,75 × 20 m
- Hauteur
- 10 m en bas de pente, 12 m au faîtage
- Ossature

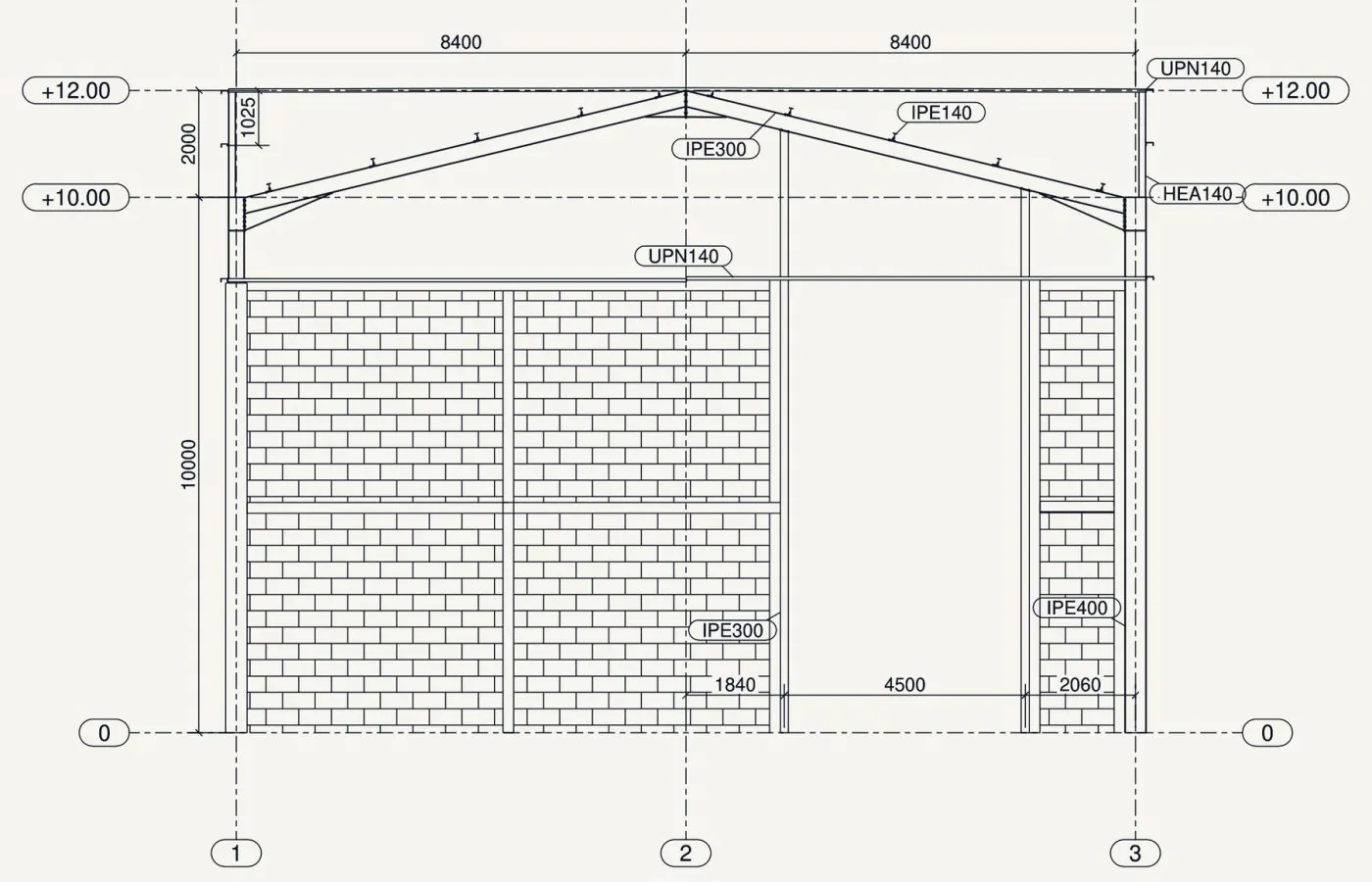

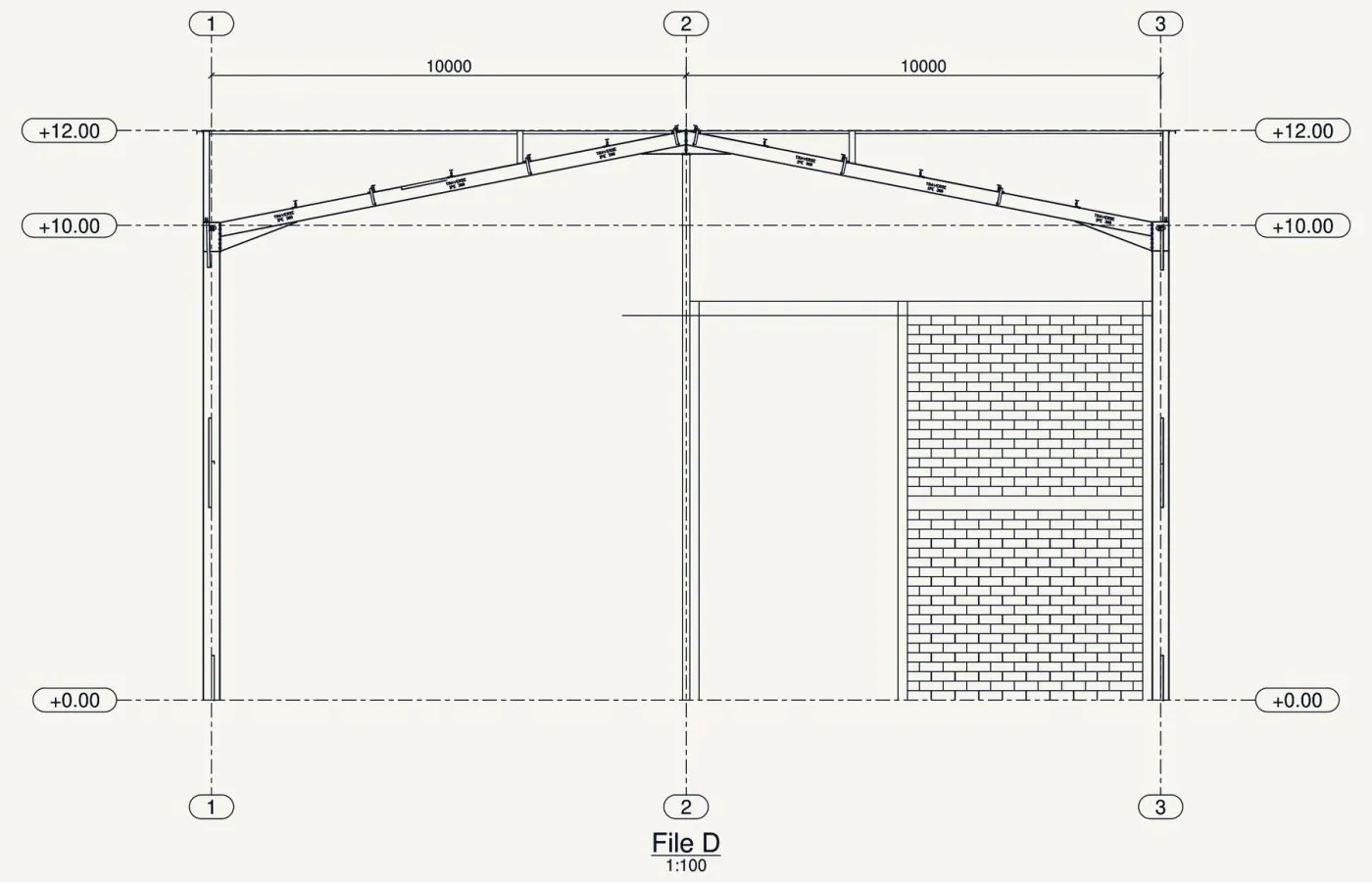

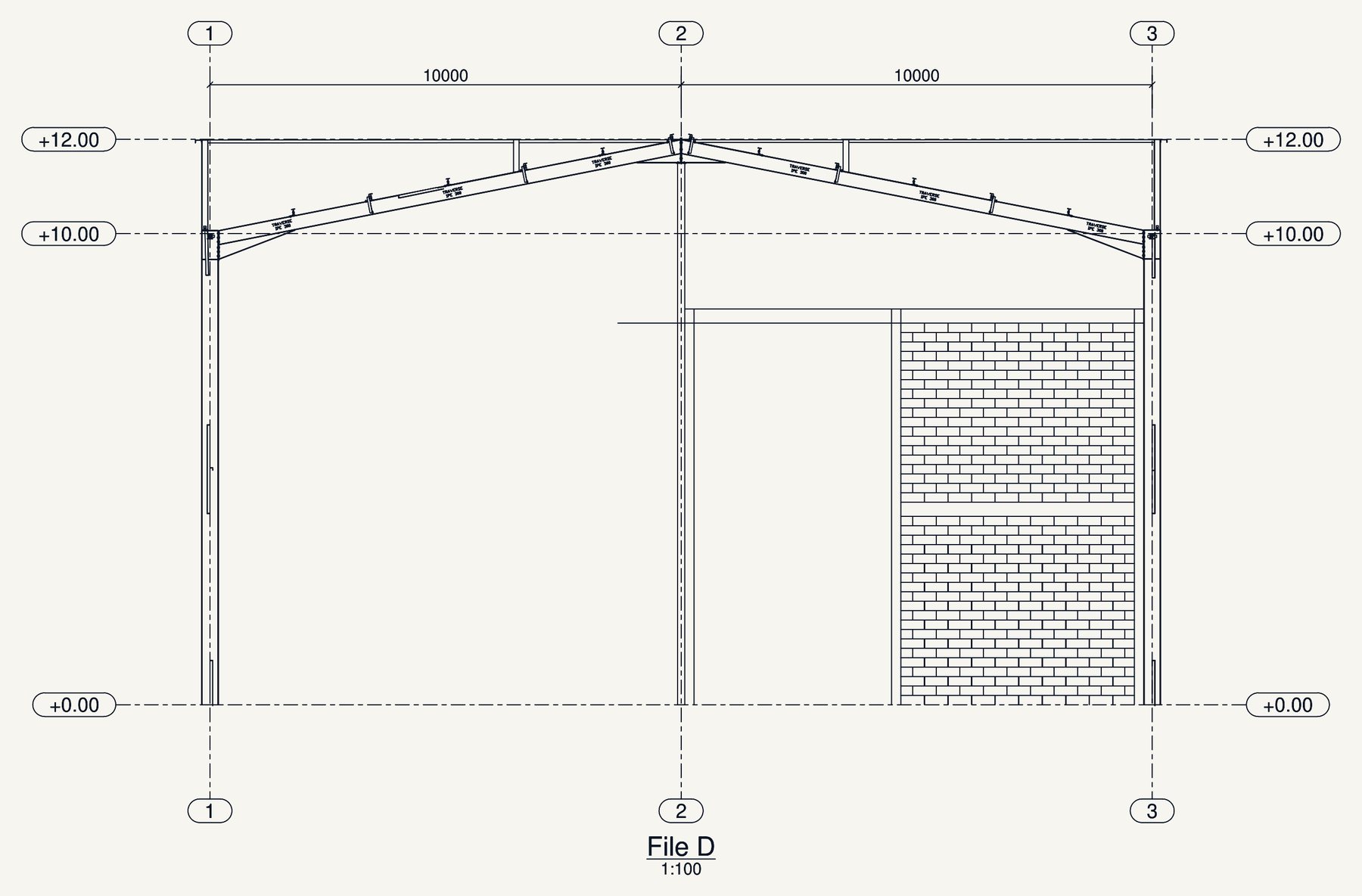

- Portiques en profilés IPE, contreventements en croix
- Couverture
- Bac acier isolé, pente de 2 %
- Fondations

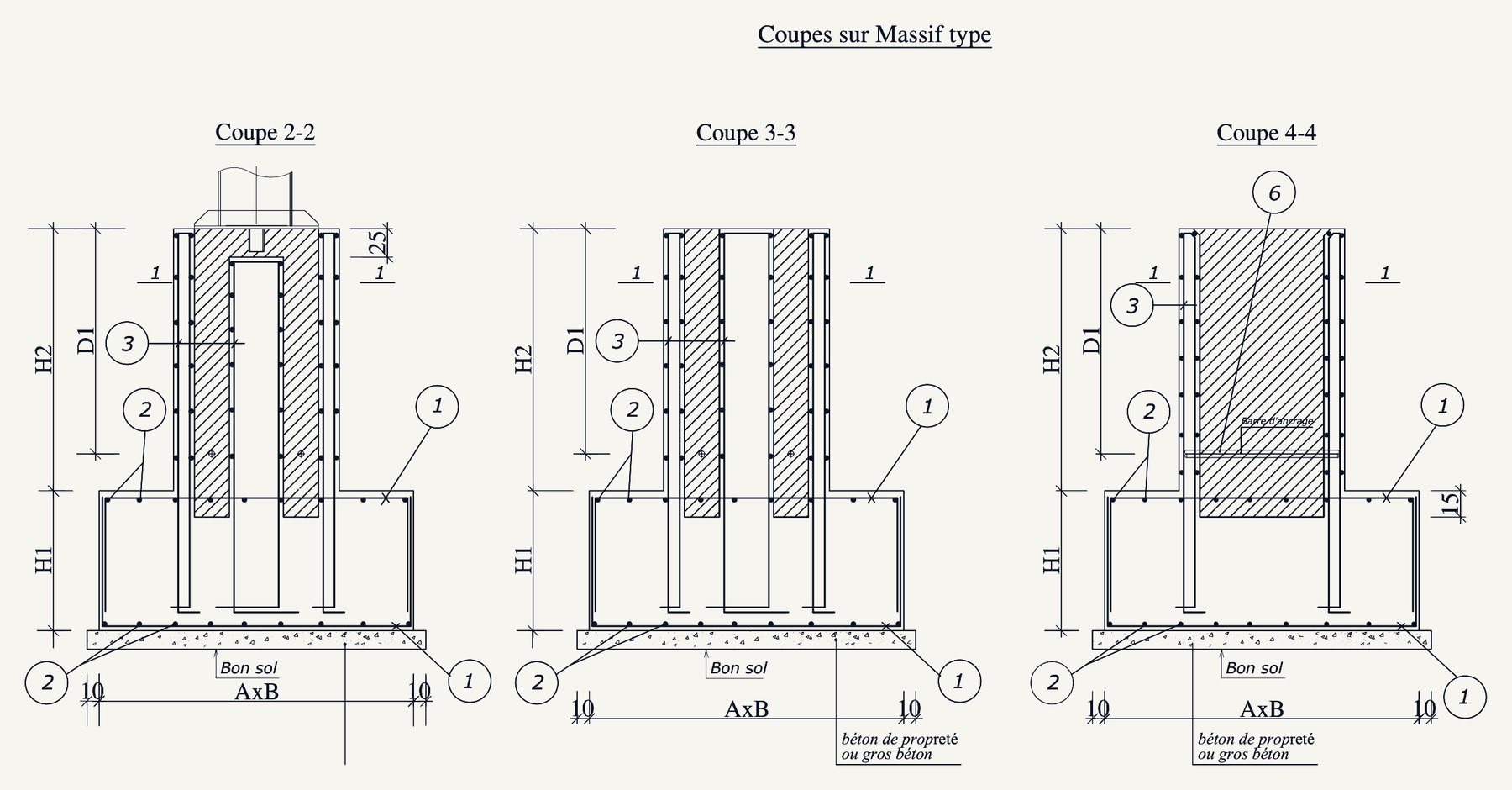

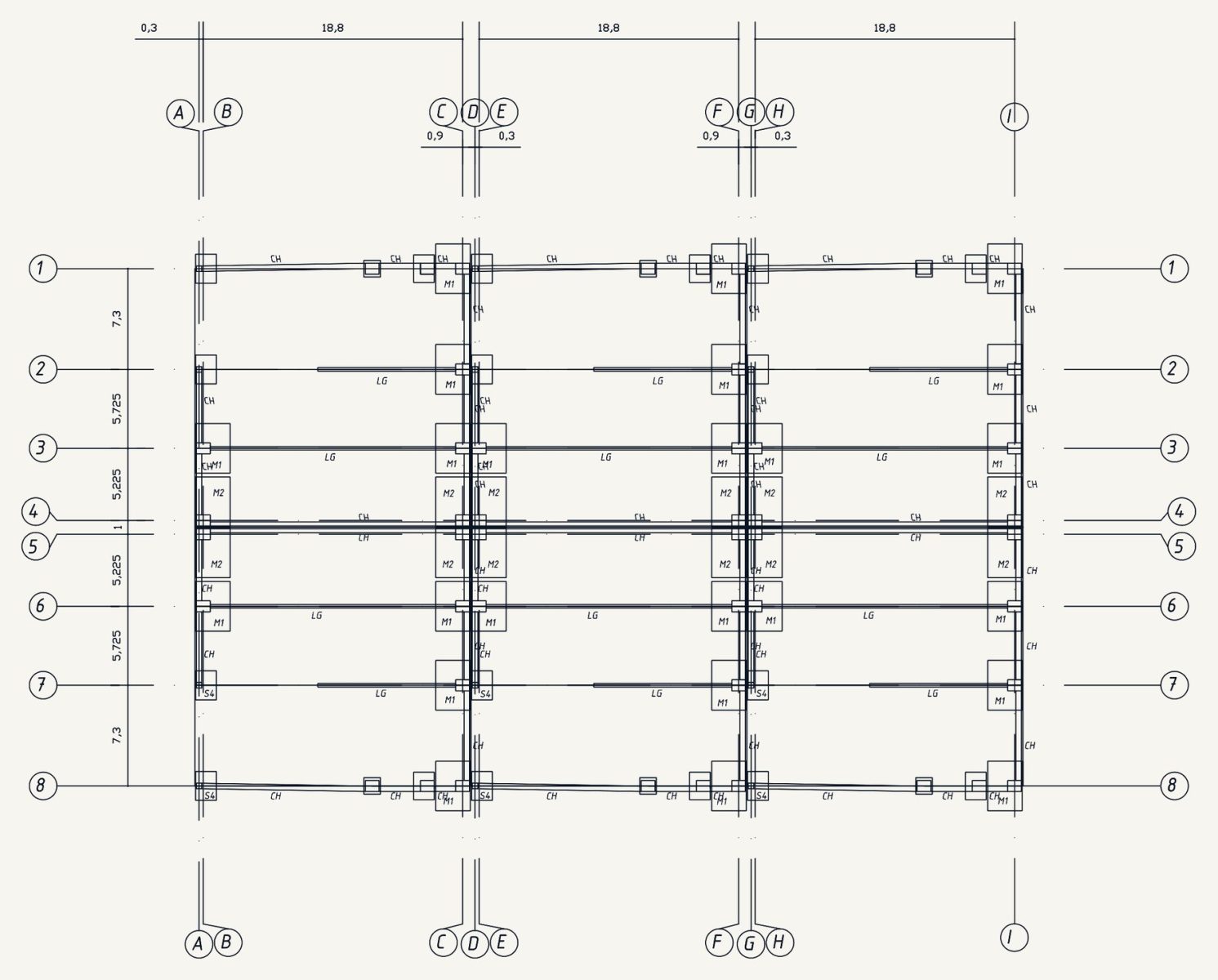

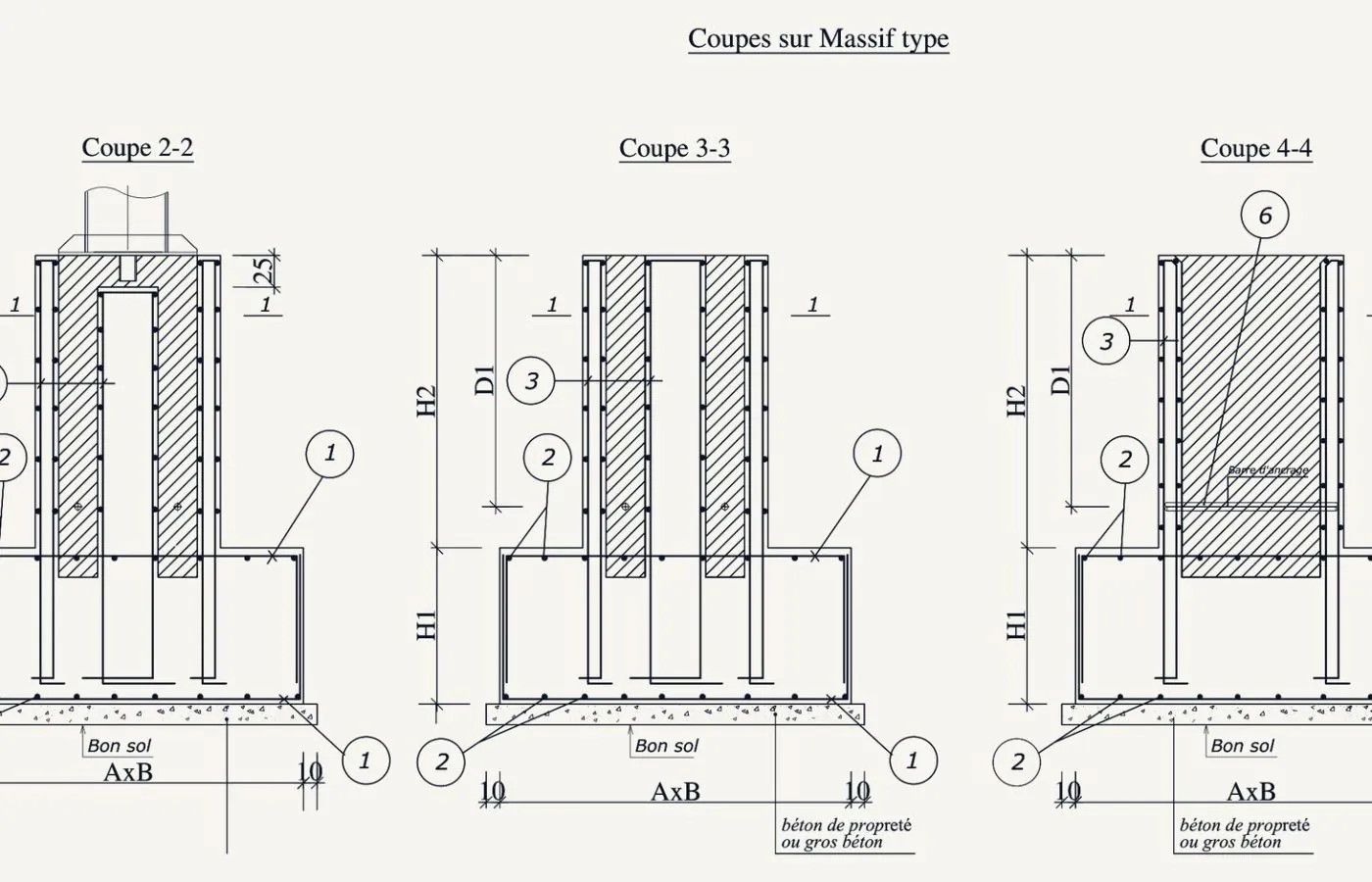

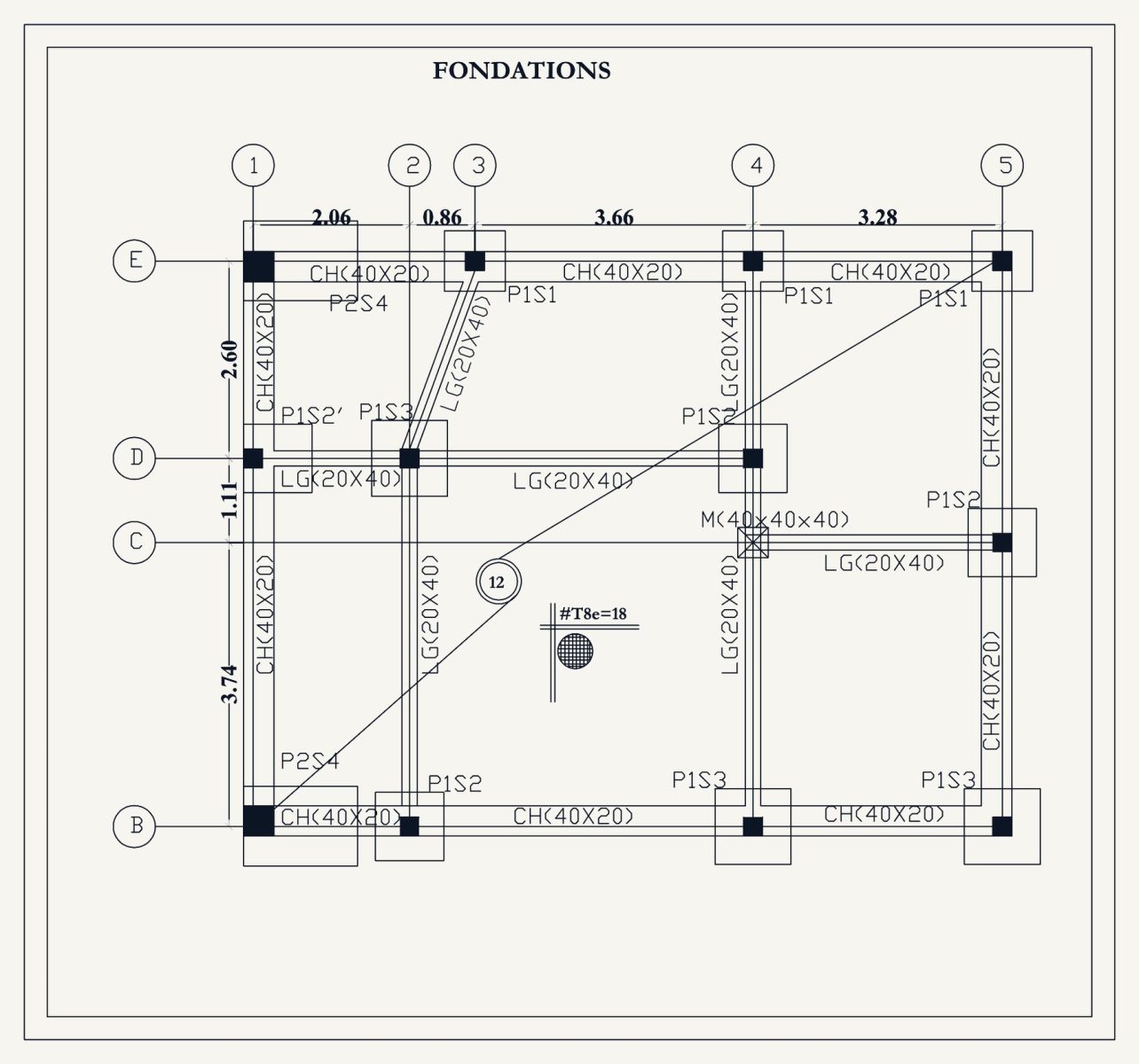

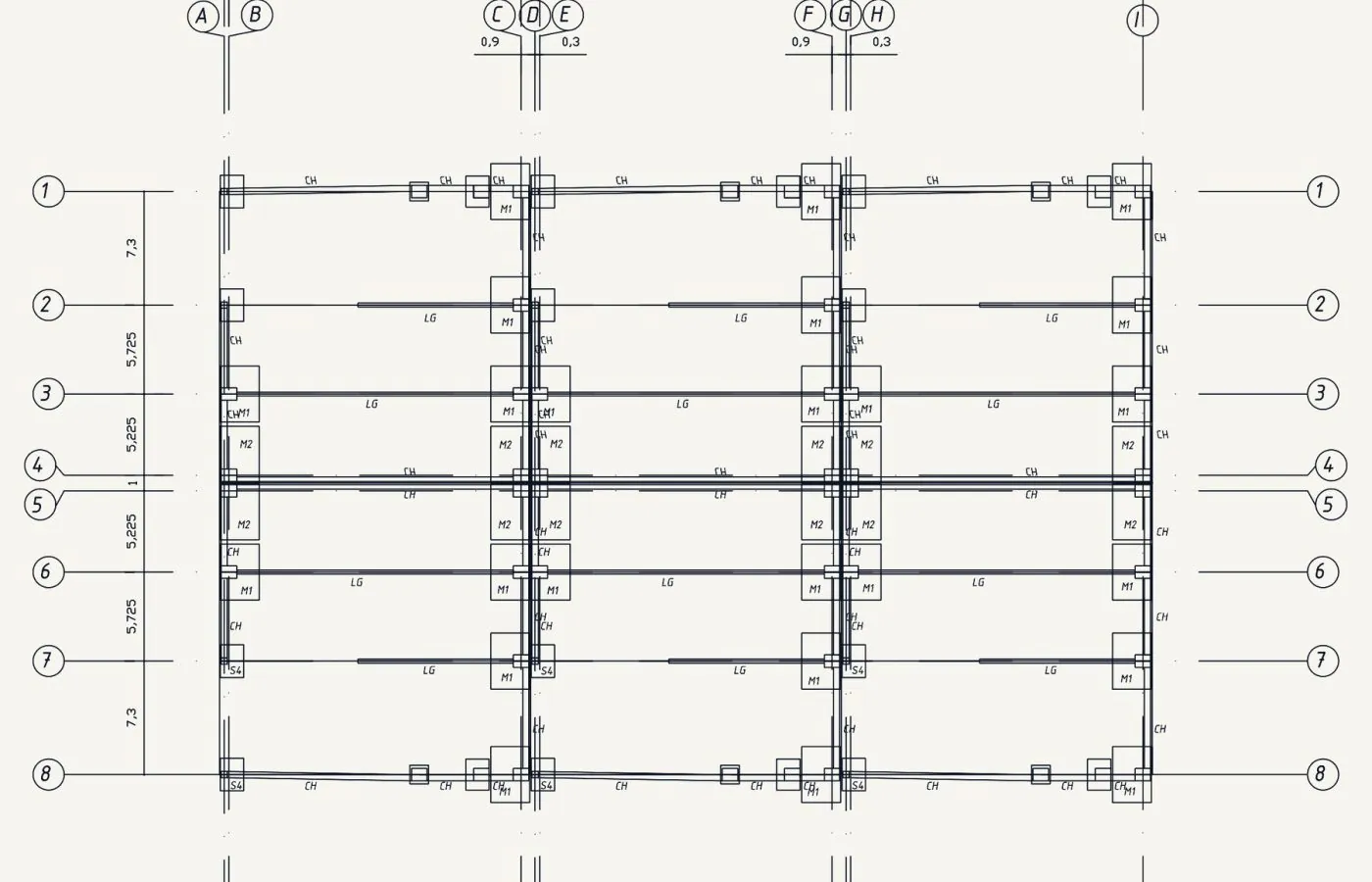

- Massifs isolés et longrines en béton armé
- Dallage
- Béton armé de 15 cm sur film polyane
- Calcul parasismique
- RPS, zone II, site S2
- Règlements
- CM 66, NV 65, BAEL 91
- Matériaux
- Béton 25 MPa, acier HA Fe E 500
Périmètre de la mission
- Gros œuvre : fondations, dallage et plans de ferraillage

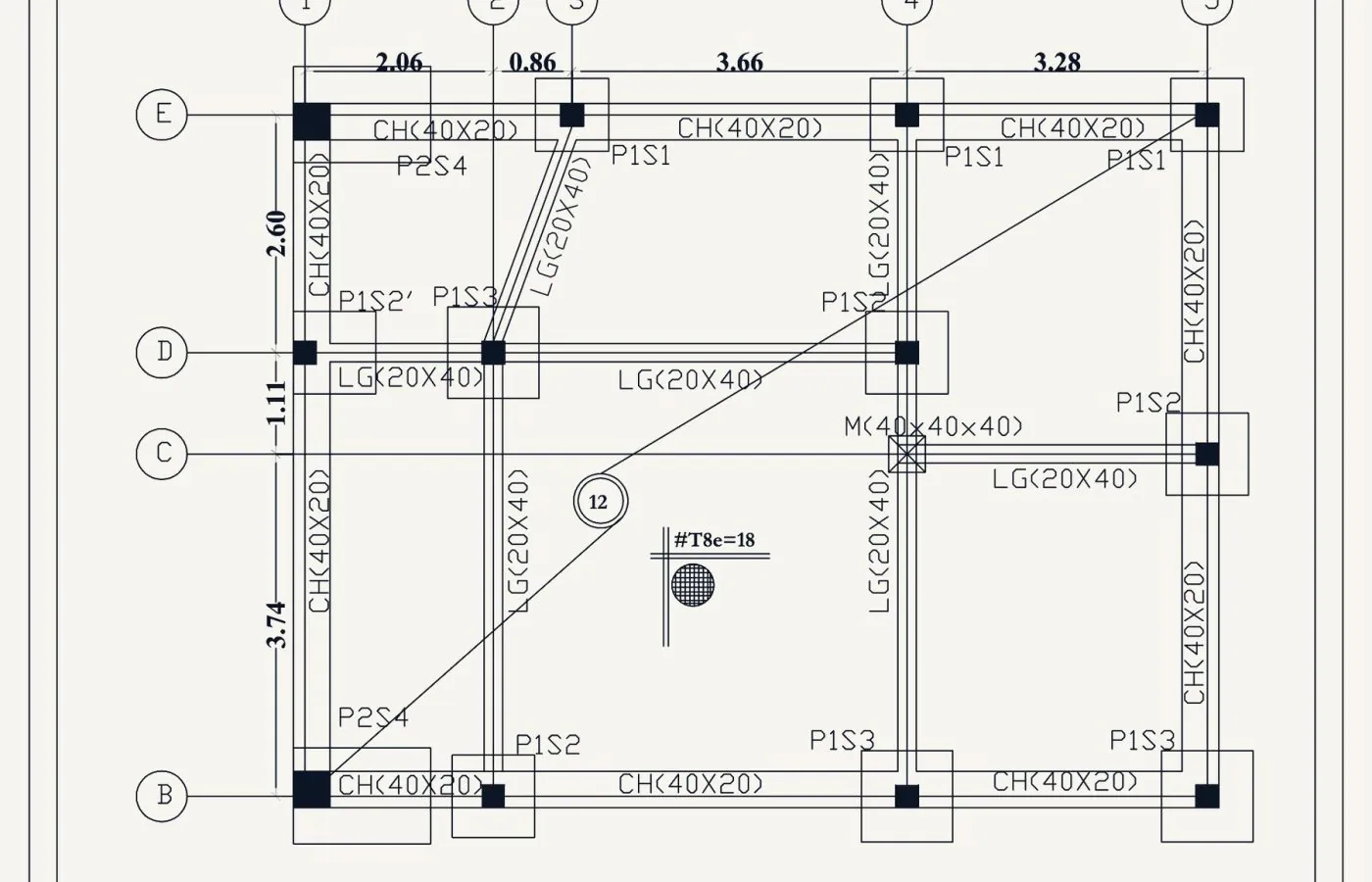

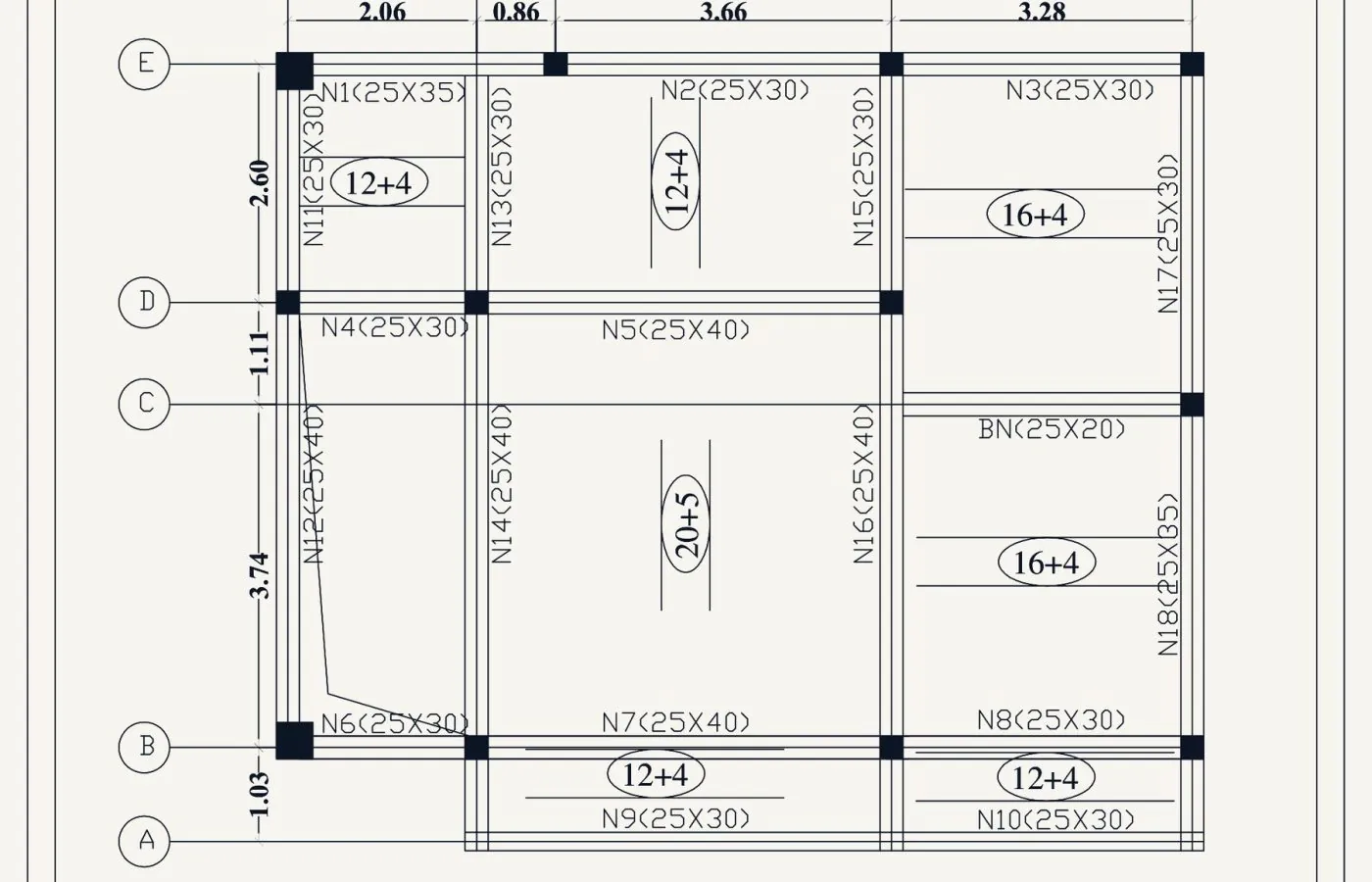

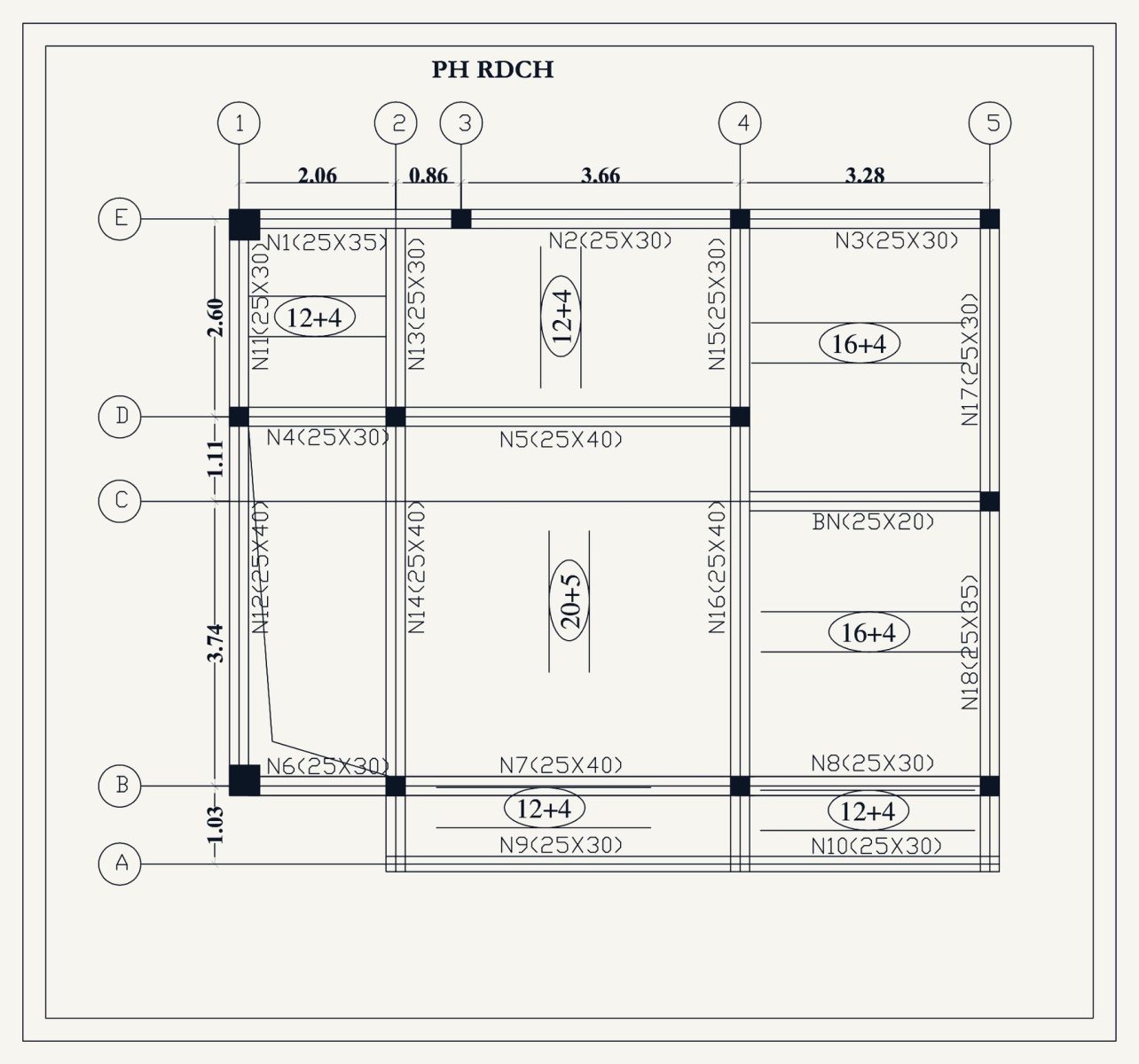

- Gros œuvre : blocs administratifs en béton armé, planchers, poutres et poteaux

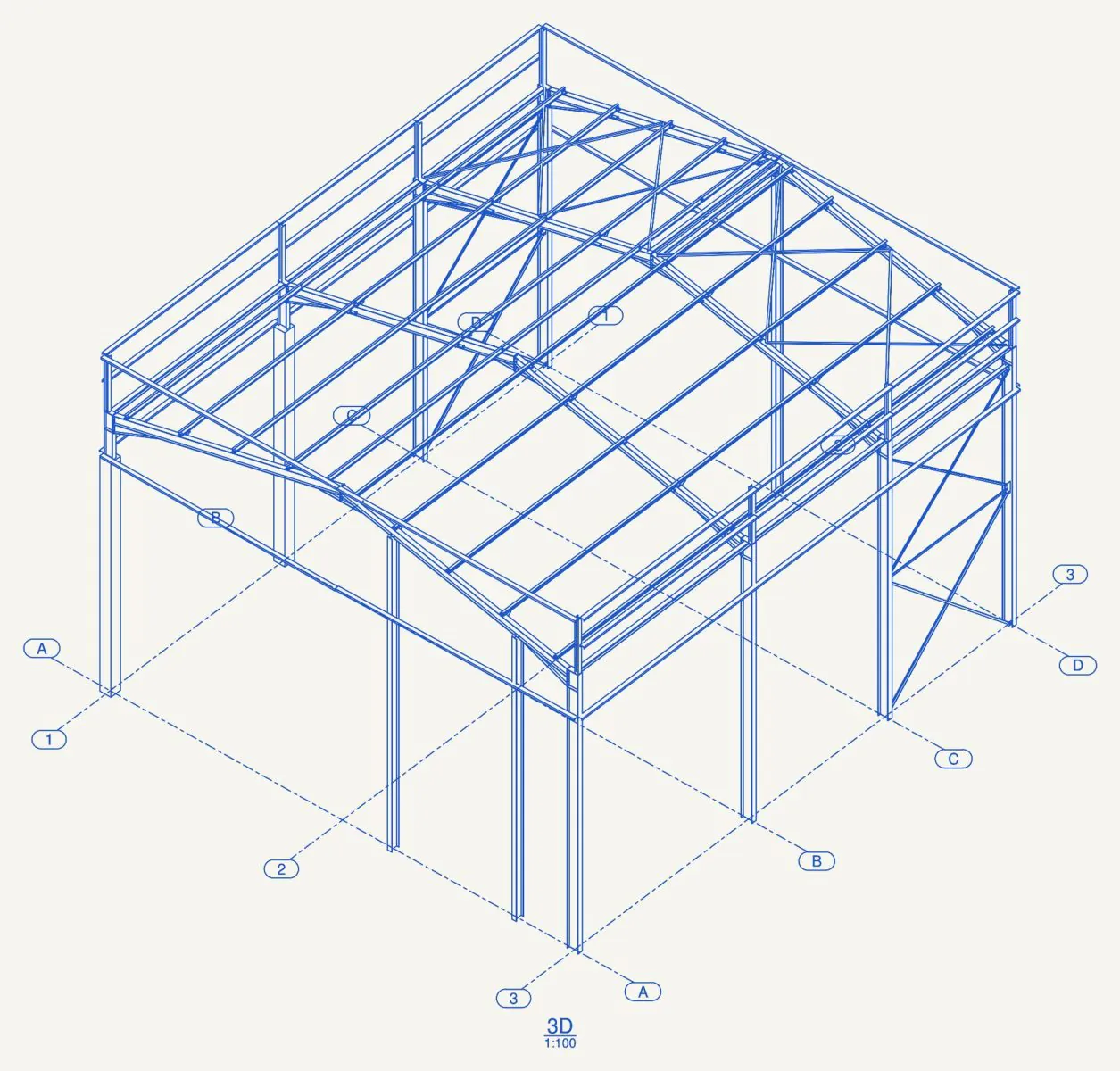

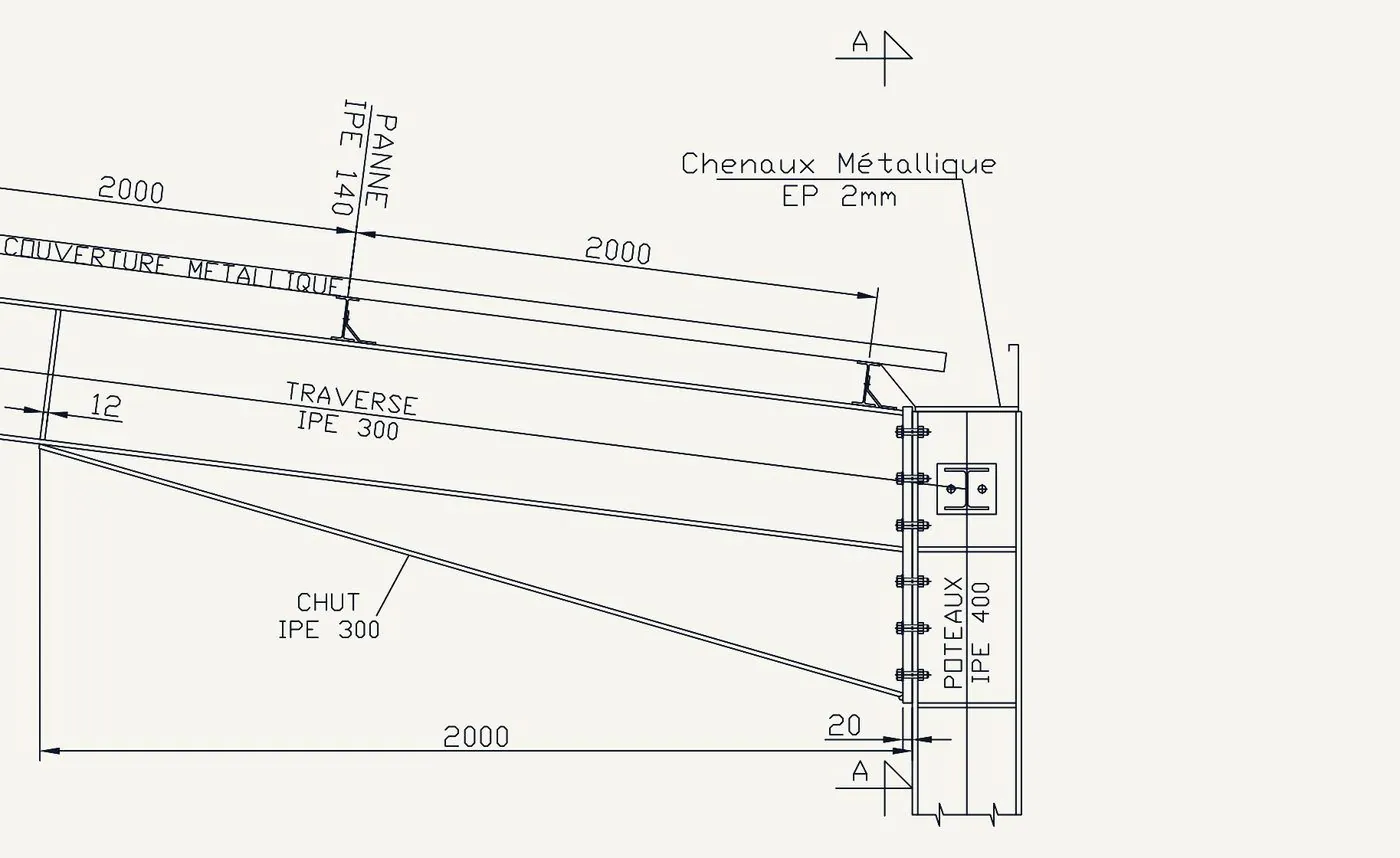

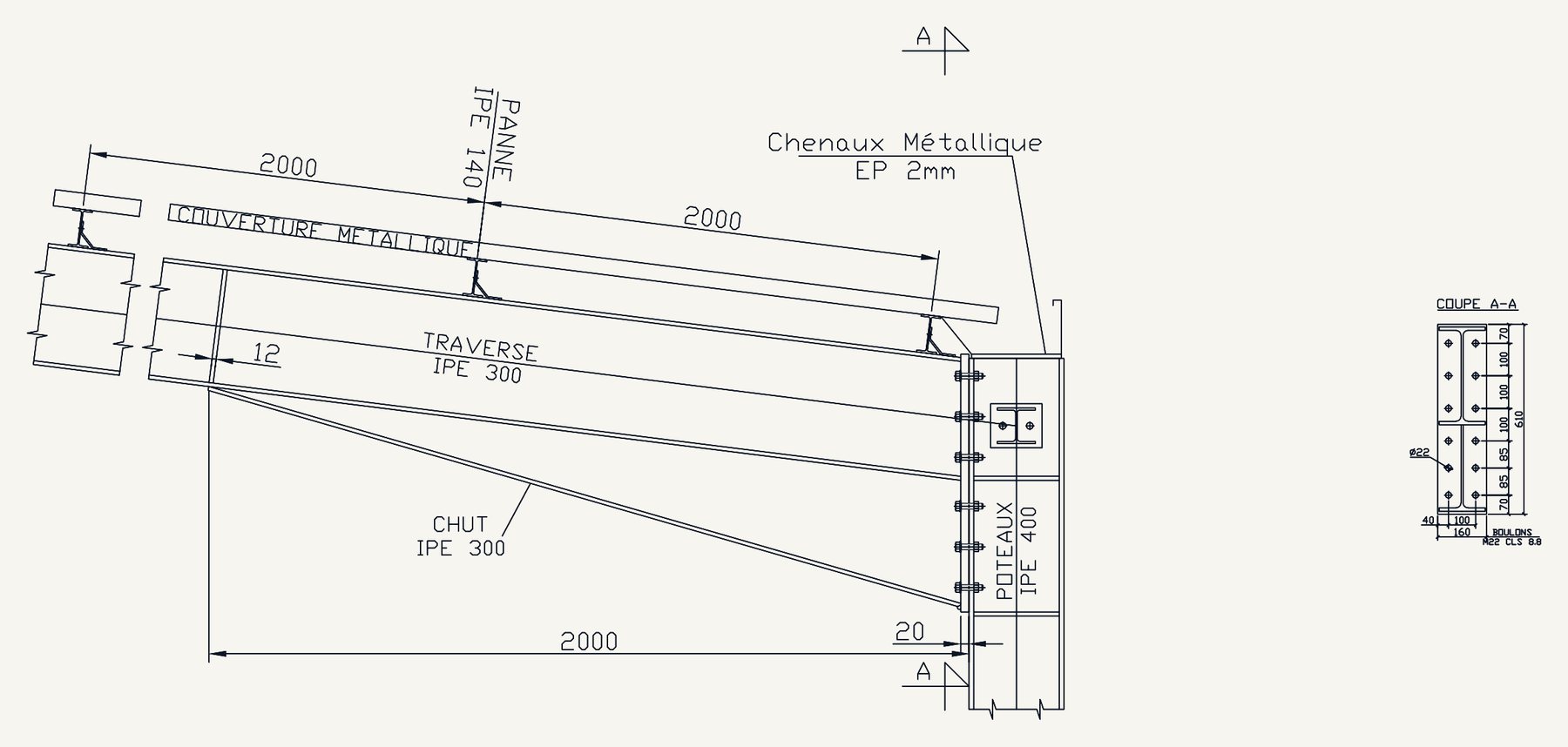

- Construction métallique : portiques, pannes, contreventements et assemblages
- Établissement du DCE : CPS gros œuvre et charpente métallique, métrés et bordereaux des prix
